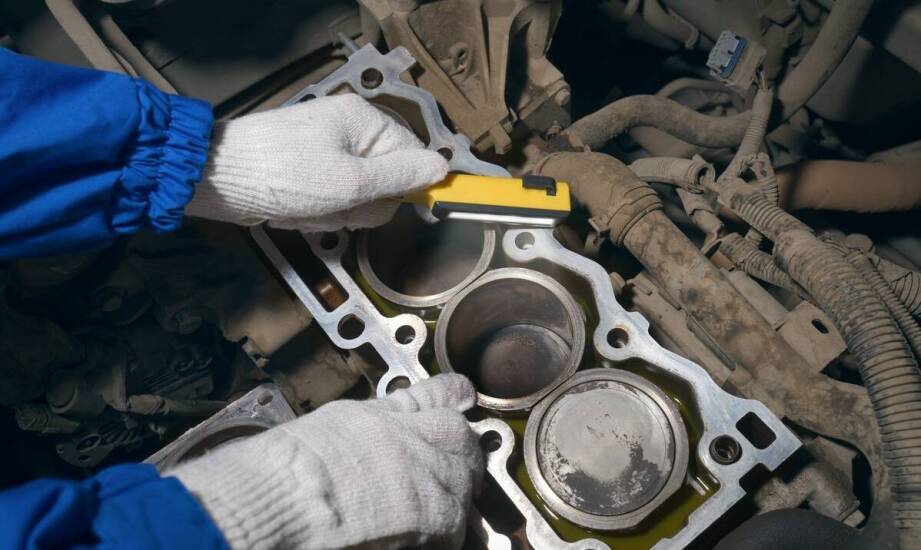

Jak przygotować wzór uszczelki pod głowicę, by uniknąć błędów przy dorabianiu

W warsztatach mechanicznych, zakładach przemysłowych oraz podczas renowacji zabytkowych pojazdów specjaliści często zderzają się z problemem całkowitego braku części zamiennych. Sytuacja staje się szczególnie skomplikowana, gdy uszkodzeniu ulega kluczowy element uszczelniający silnik, a producent maszyny dawno zakończył wsparcie dla danego modelu. Brak dostępności gotowych zamienników wymusza konieczność odtworzenia detalu na podstawie istniejącego, zużytego wzoru. Przygotowanie odpowiednich danych do skopiowania takiego elementu wymaga dużej precyzji, rzetelnych pomiarów oraz dogłębnego zrozumienia warunków panujących w komorze spalania. Prawidłowo zaprojektowany odpowiednik zapewni wieloletnią szczelność układu, podczas gdy najdrobniejszy błąd w geometrii łatwo doprowadzi do poważnej i kosztownej awarii jednostki napędowej.

Wymagania wymiarowe i prawidłowe przygotowanie danych wejściowych

Odtworzenie odpowiedniego elementu uszczelniającego to proces znacznie bardziej skomplikowany niż tylko proste odrysowanie zewnętrznego konturu. Z punktu widzenia mechaniki kluczowe znaczenie mają precyzyjne otwory na śruby głowicy oraz odpowiednio odwzorowane kanały olejowe. Nawet minimalne przesunięcie światła tych otworów blokuje przepływ płynów eksploatacyjnych, co skutkuje natychmiastowym przegrzaniem lub zatarciem motoru.

Kolejnym niezwykle ważnym parametrem jest grubość materiału, oscylująca zazwyczaj w przedziale od 1 mm do 2 mm. Wartość tę dobiera się zawsze w sposób ściśle zindywidualizowany, analizując specyficzny występ denka tłoka ponad płaszczyznę bloku silnika. Zastosowanie zbyt cienkiej powłoki uszczelniającej grozi fizycznym kontaktem rozpędzonego tłoka z zaworami, prowadząc do destrukcji układu korbowo-tłokowego. Z kolei zainstalowanie elementu o nadmiernej grubości niepotrzebnie powiększa komorę spalania, obniżając stopień sprężania i drastycznie redukując moc maszyny. Trzeba również pamiętać, że tolerancja płaskości powierzchni przylegania nie przekracza 0,05 mm na całej długości styku.

Aby zakład produkcyjny mógł rzetelnie zrealizować zlecenie, należy przekazać mu konkretne pakiety informacji:

• fizycznie zużytą uszczelkę, służącą wykonawcy do przygotowania precyzyjnego cyfrowego skanu,
• fotografie wykonane pod kątem prostopadłym z przyłożonym przymiarem liniowym, jeśli wysyłka detalu jest niemożliwa,
• rysunek techniczny uwzględniający rzeczywiste wymiary z suwmiarki oraz numery katalogowe konkretnego modelu silnika.

Dobór materiałów i najczęstsze błędy przy odwzorowaniu elementu

Środowisko pracy wewnątrz bloku napędowego narzuca podzespołom niezwykle trudne warunki. Zastosowany materiał wykazuje bezwzględną odporność na temperatury rzędu kilkuset stopni Celsjusza wewnątrz komory spalania. Musi także radzić sobie z agresywnym kontaktem chemicznym z syntetycznym olejem oraz glikolem z płynu chłodzącego. We współczesnej mechanice najczęściej wykorzystuje się zaawansowane kompozyty bezazbestowe, dostarczane przez renomowane światowe marki. W nowoczesnych konstrukcjach ogromną popularnością cieszą się również wielowarstwowe uszczelki stalowe, powszechnie określane skrótem MLS. Struktury te bywają dodatkowo wzbogacane powłokami z grafitu lub specjalistycznych elastomerów.

Choć wewnątrz klasycznych silników spalinowych dominują twarde kompozyty i stal, wiele maszyn przemysłowych wymaga zastosowania elastycznych komponentów gumowych. Kiedy w grę wchodzi dorabianie uszczelek pod głowice Toruń zapewnia szeroki dostęp do nowoczesnego zaplecza maszynowego. Przykładem lokalnej działalności jest firma Grawer ADPZ Adrian Pephanz, wykorzystująca technologie CNC do precyzyjnego kształtowania materiałów. Produkcja obejmuje tam między innymi uszczelki gumowe oraz nietypowe elementy elastomerowe, trafiające docelowo na wyposażenie specjalistycznych zakładów przemysłowych.

Jednym z najczęstszych błędów popełnianych na etapie zamawiania nowej części jest bezrefleksyjne kopiowanie zużytego wzorca. Stara uszczelka, pracująca przez wiele lat w ekstremalnym środowisku, z reguły ulega znacznym odkształceniom termicznym i deformacjom mechanicznym. Jej materiał kurczy się w jednych strefach, a ulega uszkodzeniom w innych. Zjawisko to sprawia, że rzeczywisty obrys wyeksploatowanego elementu fałszuje pierwotne parametry fabryczne. Zlecenie wykonania nowej izolacji wyłącznie na podstawie zniekształconego obrysu, bez wprowadzenia inżynieryjnych korekt wymiarowych, zwiastuje brak szczelności. Maszyna złożona na bazie niedokładnej kopii szybko wymusi kolejny demontaż podzespołów.

Indywidualne dorabianie podzespołów uszczelniających na podstawie dostarczonego wzoru skutecznie ratuje sytuację w przypadku nietypowych maszyn oraz braku oryginalnych części. Sam proces wycięcia nowej uszczelki to jednak tylko jeden z etapów kompleksowego przywracania sprawności układu. Nieszczelności i problemy z utrzymaniem ciśnienia rzadko wynikają wyłącznie z naturalnego zużycia materiału izolacyjnego. Przed ostatecznym montażem odtworzonego elementu wymagana jest skrupulatna weryfikacja płaskości głowicy oraz sprawdzenie przylgni bloku. Często nieunikniona okazuje się również wymiana odkształconych śrub, co ostatecznie pozwala wyeliminować ryzyko ponownej awarii silnika.
